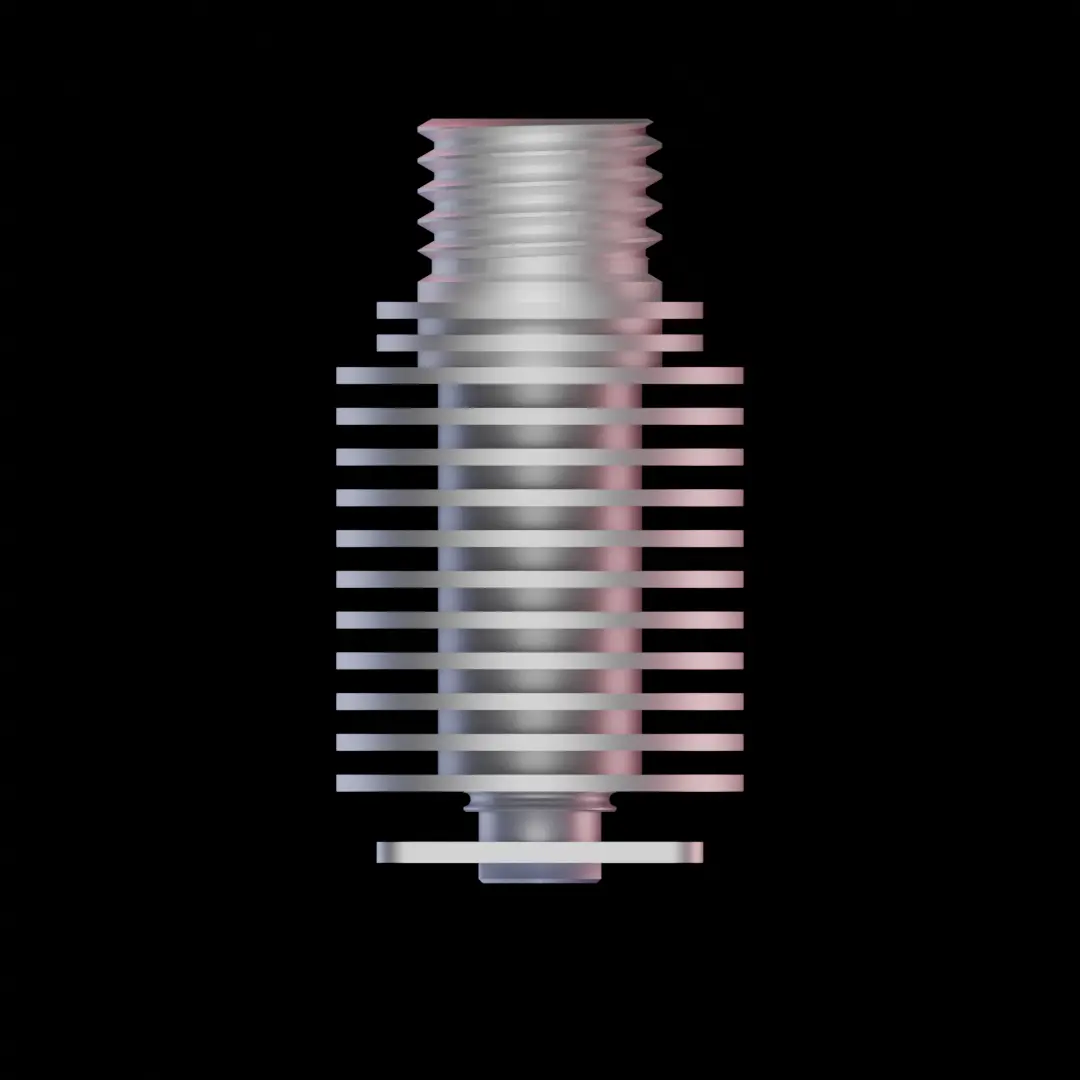

1. Heat Sink (HS)
Dissipateur d'origine ou modifié ?
Dans certaines situations, un dissipateur thermique modifié a été développé pour mettre en place le Starlex DHB. Dans ce cas, aucun autre changement mécanique n'est nécessaire sur votre tête d'imprimante.
HS modifié
Le HS modifié pour un DHB 22.5 aurait la même hauteur de buse que la hauteur de buse d'origine, avec une zone de fusion beaucoup plus longue, 22.5 mm. Les connexions électriques devront être adaptées, JST xh2.54 / Molex Microfit 3.0...
HS Original
Le Hot-end Starlex DHB sera ajouté sous le dissipateur thermique d'origine avec un HSC, HSCS et une plaque de base. Cela augmentera la hauteur Z du hot-end, le carénage du ventilateur devra être adapté, redessiné par l'utilisateur, et la hauteur Z ajustée. Les connexions électriques devront être adaptées, JST xh2.54 / Molex Microfit 3.0 / connecteur à vis à 4 broches ...

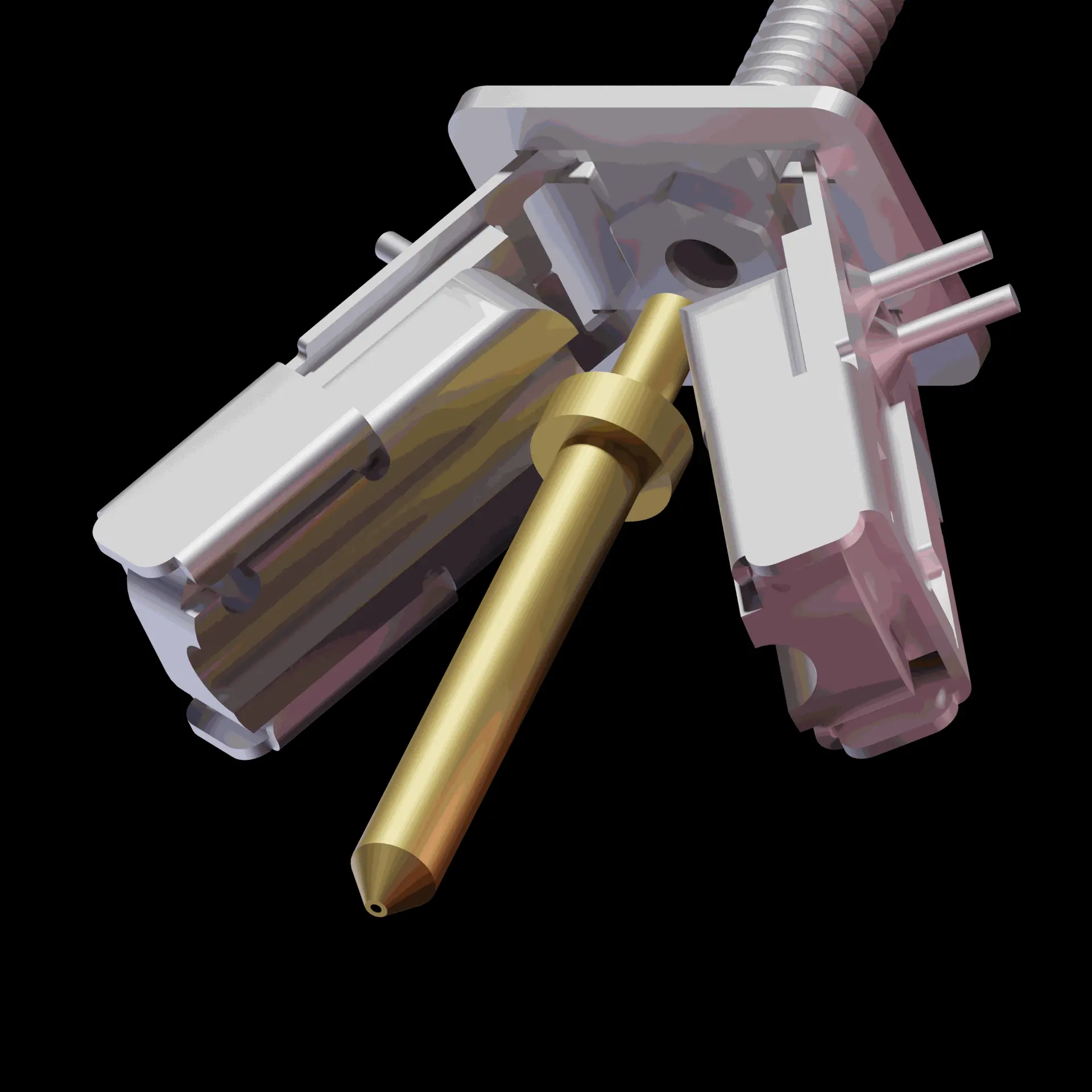

2. Bloc de chaleur double (DHB)
Nous valorisons l'adaptabilité et nous offrons plusieurs options pour répondre à vos besoins spécifiques.
Avoir un seul chauffage, d'un seul côté, ou comme le système Starlex DHB est symétrique et conçu à cet effet, avoir deux chauffages MCH, un de chaque côté pour maximiser les performances de chauffage.
Heat blocks are in contact with the nozzle, there is a tiny gap between both heat blocks, they do not touch each other for the standard heat blocks.
Un seul corps de chauffe fonctionne déjà très bien, ou chauffage double, avec une combinaison de 30W, 40W, 60W, 80W, 120W... assurez-vous que votre électronique peut supporter une puissance plus élevée ! Les connecteurs devront être adaptés
Certains connecteurs dits harnais (en Y) sont disponibles pour JST XH2.54 et Microfit 3.0, avec une capacité maximale de 4 ampères au total.
3 Buses (Nz)

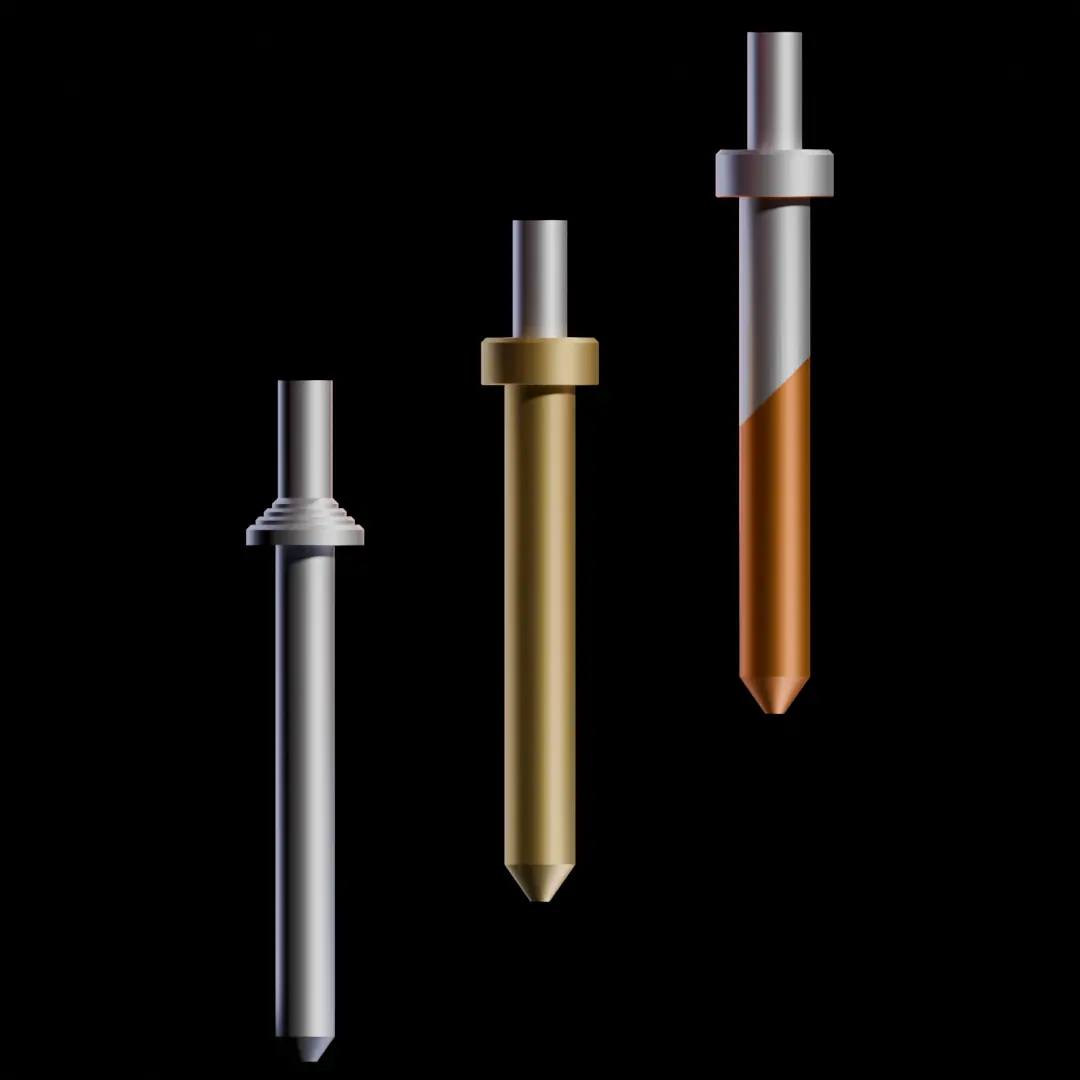

Les buses sont disponibles dans une gamme de matériaux et de longueurs différentes pour offrir une flexibilité maximale. La plupart des remplacements standards se font avec une buse de 22,5 mm.
Laiton
3mm* 22.5mm | 24mm | 33mm
Cuivre (plaqué au Nickel)
3mm* 22.5mm | 24mm | 33mm
Acier inoxydable durci
2.5mm* 22.5mm | 24mm
*diamètre extérieur
La buse en acier inoxydable durci a un diamètre de 2,5 mm, les blocs de chaleur doivent correspondre (disponibles actuellement uniquement pour DHB22.5 et DHB24)
Les buses en laiton ou en cuivre ont un diamètre de 3 mm, les blocs de chaleur doivent correspondre

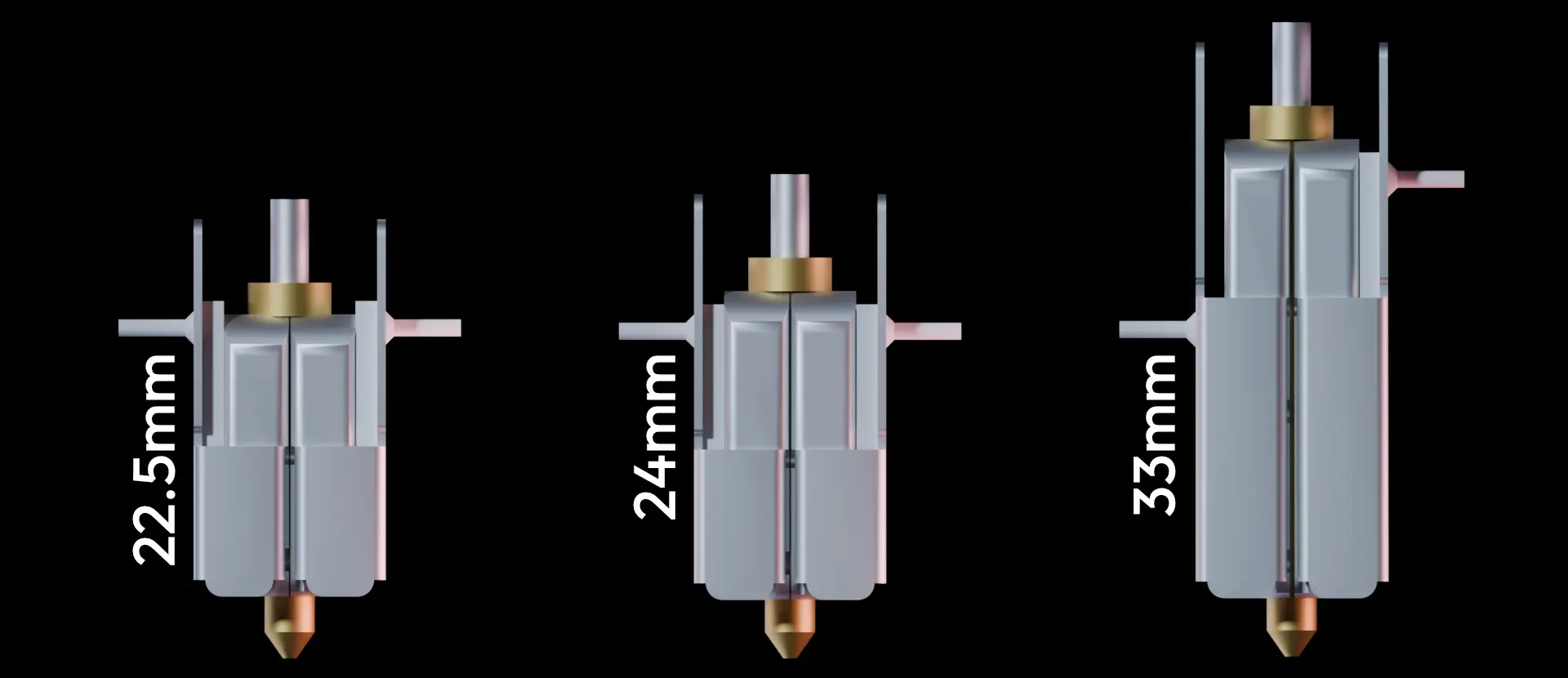

Longueur de buse, 22.5 ; 24 ; 33 mm = zone de fusion, les blocs de chaleur doivent correspondre
Diamètres de sortie des buses, taille standard, 0.2, 0.4, 0.6, 0.8
4. Chauffages et connecteurs électriques
We use flat MCH heaters and bulb 1.3mm diameter NTC 100K 3950 thermistors to fit the Starlex DHB Eco-system. Soon options to implement a small PT1000 thermistor into the heat block will be available.
Comme il existe de nombreux types de connecteurs, nous proposons un modèle de connecteur à vis pour simplifier les connexions. Assurez-vous que votre imprimante supporte une puissance plus élevée pour les chauffages.
It's at your own risk.
MCH heaters can be provided with:
Connecteur JST xh2.54 ou connecteur Molex Microfit 3.0 ou sans connecteur.
> JST xh2.54 harness connectors / Molex Microfit 3.0 harness connectors
Le thermistor est livré avec un connecteur JST GH 1.25 ou un connecteur adapté JST XH1.25.
