Entretoise  connecteur de dissipateur thermique (HSCS)

En rouge, (2) ce composant spécifique est essentiel lors de l'intégration de la tête chaude Starlex DHB avec un dissipateur thermique d'origine ou un entraînement direct. Une hauteur standard de 1,5 mm est généralement requise pour une adaptation correcte.

Pour une intégration efficace de l'extrémité chaude Starlex DHB, il est impératif que les deux côtés des blocs de chaleur soient capables de mouvement sans restriction. Un espace désigné (O) entre le dissipateur de chaleur (1) et la plaque de base (3) est nécessaire pour faciliter la mobilité requise des chauffages.

De plus, le connecteur de dissipateur thermique (HSC) (4) doit être modifié de manière appropriée pour s'adapter à cet espace supplémentaire.

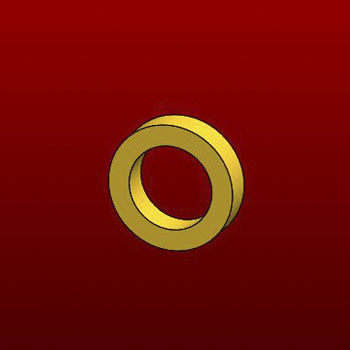

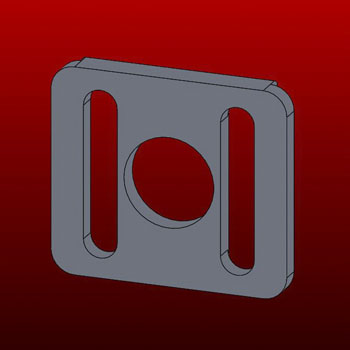

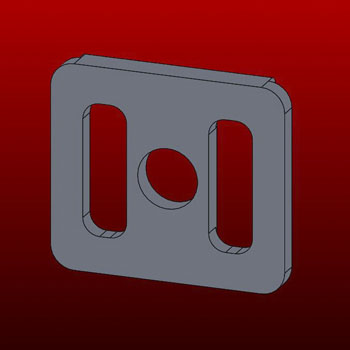

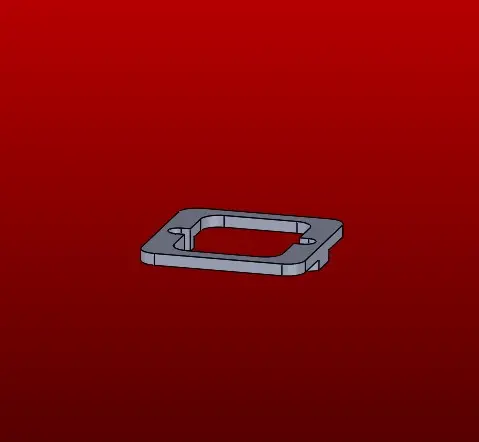

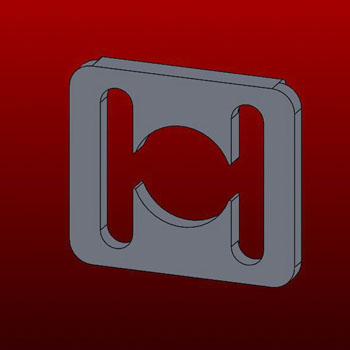

Le séparateur peut être conçu soit comme un élément cylindrique, soit comme une plaque en aluminium usinée, en fonction des dimensions du dissipateur thermique et du connecteur de dissipateur thermique.

Il est important de sélectionner le bon connecteur de dissipateur thermique (HSC) ainsi que l'entretoise correspondante du connecteur de dissipateur thermique (HSCS), en veillant à ce que le trou central soit correctement aligné. Cette approche méticuleuse améliorera la fonctionnalité et l'efficacité globales de votre assemblage.
